Spannsätze HT 19

Qualitäts-Spannsätze von HolTech sind geeignet für hohe bzw. sehr hohe Drehmomente und zeichnen sich durch die kurze Einbauzeit aus.
Sie haben Fragen? Bitte setzen Sie sich mit uns in Verbindung, wir beraten Sie gerne!

Anfrage Sonderausführungen

Spannsätze HT 19

Toleranzen:	Welle h8
Oberflächenrauhigkeit:	Rt max 16 µm
Hinweis:	Schnelle Montage und Demontage. Geeignet für starre Verbindungen zwischen 2 fluchtenden Wellen.

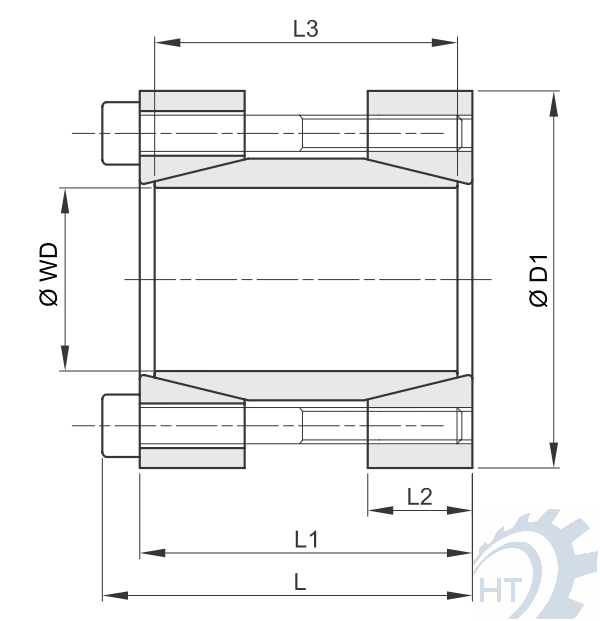

Bestellnummer	WD	D1	L	L1	L2	L3	Dr. Mt (nM)	Ax-Kr. F ax. KN	W. pw N/mm2	Anz. Schr.	Schr. Typ
475-000-0017	17	50	56	50	16	44	179	21	166	4	M6x45
475-000-0018	18	50	56	50	16	44	190	21	157	4	M6x45
475-000-0019	19	50	56	50	16	44	200	21	149	4	M6x45
475-000-0020	20	50	56	50	16	44	211	21	141	4	M6x45
475-000-0024	24	55	66	60	18.5	54	378	32	144	6	M6x55
475-000-0025	25	55	66	60	18.5	54	394	32	138	6	M6x55
475-000-0028	28	60	66	60	18.5	54	442	32	123	6	M6x55
475-000-0030	30	60	66	60	18.5	54	473	32	115	6	M6x55
475-000-0032	32	63	66	60	18.5	54	505	32	108	6	M6x55
475-000-0035	35	75	83	75	22	67	682	39	98	4	M8x70
475-000-0038	38	75	83	75	22	67	741	39	90	4	M8x70
475-000-0040	40	75	83	75	22	67	780	39	86	4	M8x70
475-000-0042	42	78	83	75	22	67	819	39	82	4	M8x70
475-000-0045	45	85	93	85	24.5	76	1317	59	101	6	M8x80
475-000-0048	48	90	93	85	24.5	76	1405	59	95	6	M8x80
475-000-0050	50	90	93	85	24.5	76	1463	59	91	6	M8x80
475-000-0055	55	94	93	85	24.5	76	2147	78	110	8	M8x80
475-000-0060	60	100	93	85	24.5	76	2343	78	101	8	M8x80
475-000-0065	65	105	93	85	24.5	76	2538	78	93	8	M8x80
475-000-0070	70	115	110	100	29	90	4321	123	116	8	M10x95

Spannsätze - weitere Ausführungen

Startseite Spannsätze

Ähnliche Produkte

Klemmbuchsen

PDF-Download Spannsätze

Produkt-Datenblatt

Weitere PDF-Informationen, z.B. den HolTech-Gesamtkatalog, erhalten Sie in unserem Downloadbereich.

Technische Änderungen und Irrtümer vorbehalten.
