Spannsätze HT 11 selbstzentrierend

Qualitäts-Spannsätze von HolTech sind geeignet für hohe bzw. sehr hohe Drehmomente und zeichnen sich durch die kurze Einbauzeit aus.
Sie haben Fragen? Bitte setzen Sie sich mit uns in Verbindung, wir beraten Sie gerne!

Anfrage Sonderausführungen

Spannsätze HT 11

	selbstzentrierend
Toleranzen:	Welle h8, Nabe H8
Oberflächenrauhigkeit:	Rt max 16 µm
Rundlauffehler:	0,02 mm ÷ 0,04 mm

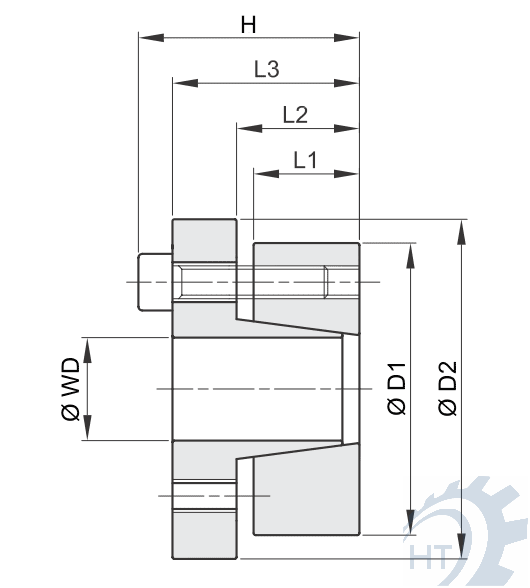

Bestellnummer	WD	D1	L1	L2	L3	H	D2	Dr. Mt (nM)	Ax-Kr. F ax. KN	W. pw N/mm2	Nabe pn N/mm2	Anz. Schr.	Schr. Typ
498-011-0019	19	47	17	22	28	34	56	243	26	234	94	5	M6x20
498-011-0020	20	47	17	22	28	34	56	256	26	222	94	5	M6x20
498-011-0022	22	47	17	22	28	34	56	282	26	202	94	5	M6x20
498-011-0024	24	50	17	22	28	34	59	368	31	222	106	6	M6x20
498-011-0025	25	50	17	22	28	34	59	383	31	213	106	6	M6x20
498-011-0028	28	55	17	22	28	34	64	429	31	190	97	6	M6x20
498-011-0030	30	55	17	22	28	34	64	460	31	177	97	6	M6x20
498-011-0032	32	60	17	22	28	34	69	655	41	222	118	8	M6x20
498-011-0035	35	60	17	22	28	34	69	716	41	203	118	8	M6x20
498-011-0038	38	65	17	22	28	34	74	778	41	187	109	8	M6x20
498-011-0040	40	65	17	22	28	34	74	819	41	178	109	8	M6x20
498-011-0042	42	75	20	25	33	41	84	1361	65	227	127	7	M8x25
498-011-0045	45	75	20	25	33	41	84	1458	65	212	127	7	M8x25
498-011-0050	50	80	20	25	33	41	84	1620	65	191	119	7	M8x25
498-011-0055	55	85	20	25	33	41	94	2037	74	199	129	8	M8x25
498-011-0060	60	90	20	25	33	41	99	2223	74	182	121	8	M8x25
498-011-0065	65	95	20	25	33	41	104	2710	83	189	126	9	M8x25
498-011-0070	70	110	24	30	40	50	119	4203	120	211	134	8	M10x30
498-011-0075	75	115	24	30	40	50	124	4754	120	197	128	8	M10x30
498-011-0080	80	120	24	30	40	50	129	4804	120	184	123	8	M10x30
498-011-0085	85	125	24	30	40	50	134	5742	135	195	133	9	M10x30
498-011-0090	90	130	24	30	40	50	139	6080	135	184	128	9	M10x30
498-011-0095	95	135	24	30	40	50	144	7131	150	194	137	10	M10x30
498-011-0100	100	145	26	32	44	56	154	8732	175	198	137	8	M12x35
498-011-0110	110	155	26	32	44	56	164	9605	175	180	128	8	M12x35
498-011-0120	120	165	26	32	44	56	174	11787	196	186	135	9	M12x35
498-011-0130	130	180	34	40	52	64	189	17024	262	175	126	12	M12x35
498-011-0140	140	190	34	40	54	68	199	18703	267	166	122	9	M14x40
498-011-0150	150	200	34	40	54	68	209	22259	297	172	129	10	M14x40
498-011-0160	160	210	34	40	54	68	219	26119	326	177	135	11	M14x40
498-011-0170	170	225	44	50	64	78	234	30276	356	140	106	12	M14x40
498-011-0180	180	235	44	50	64	78	244	32057	356	133	102	12	M14x40

Spannsätze - weitere Ausführungen

Startseite Spannsätze

Ähnliche Produkte

Klemmbuchsen

PDF-Download Spannsätze

Produkt-Datenblatt

Weitere PDF-Informationen, z.B. den HolTech-Gesamtkatalog, erhalten Sie in unserem Downloadbereich.

Technische Änderungen und Irrtümer vorbehalten.
