Spannsätze HT 13 selbstzentrierend

Qualitäts-Spannsätze von HolTech sind geeignet für hohe bzw. sehr hohe Drehmomente und zeichnen sich durch die kurze Einbauzeit aus.
Sie haben Fragen? Bitte setzen Sie sich mit uns in Verbindung, wir beraten Sie gerne!

Anfrage Sonderausführungen

Spannsätze HT 13

	selbstzentrierend
Toleranzen:	Welle h8, Nabe H8
Oberflächenrauhigkeit:	Rt max 16 µm
Rundlauffehler:	0,02 mm ÷ 0,04 mm
Sonstiges:	Radialer Versatz ist gering, Flächenpressung enthalten

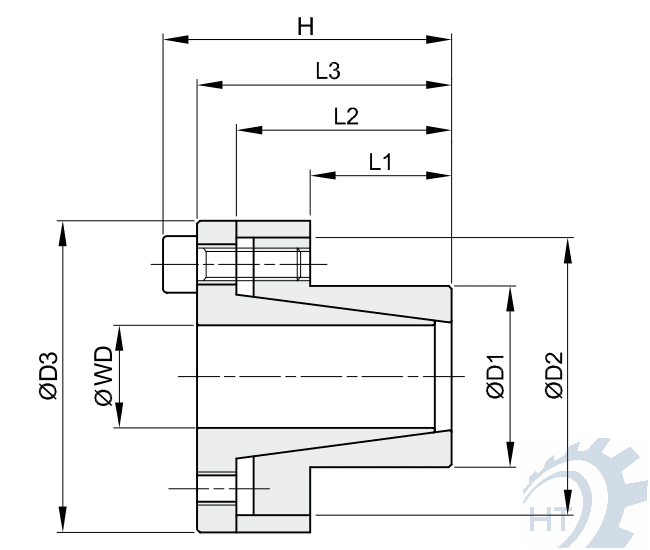

Bestellnummer	WD	D1	L1	L2	L3	H	D2	D3	Dr. Mt (nM)2	Ax-Kr. F ax. KN2	W. pw N/mm2	Nabe pn N/mm2	Anz. Schr.	Schr. Typ
498-013-0008	8	15	12	21	24	28	28	32	39	10	299	159	4	M4x10
498-013-0009	9	16	14	23	27	31	28	32	44	10	227	128	4	M4x12
498-013-0010	10	16	14	23	27	31	28	32	49	10	205	128	4	M4x12
498-013-0011	11	18	14	23	27	31	30	34	53	10	186	114	4	M4x12
498-013-0012	12	18	14	23	27	31	30	34	58	10	171	114	4	M4x12
498-013-0014	14	23	14	23	27	31	35	39	68	10	146	89	4	M4x12
498-013-0015	15	24	16	29	36	42	40	45	120	16	196	123	4	M6x18
498-013-0016	16	24	16	29	36	42	40	45	128	16	184	123	4	M6x18
498-013-0018	18	26	18	31	38	44	42	47	191	21	194	134	4	M6x18
498-013-0019	19	27	18	31	38	44	43	48	202	21	183	129	4	M6x18
498-013-0020	20	28	18	31	38	44	44	49	213	21	174	124	4	M6x18
498-013-0022	22	32	25	38	45	51	48	54	234	21	114	78	4	M6x18
498-013-0024	24	34	25	38	45	51	50	56	255	21	105	74	4	M6x18
498-013-0025	25	34	25	38	45	51	50	56	266	21	100	74	4	M6x18
498-013-0028	28	39	25	38	45	51	55	61	373	27	112	81	5	M6x18
498-013-0030	30	41	25	38	45	51	57	63	480	32	126	92	6	M6x18
498-013-0032	32	43	30	43	50	56	59	65	511	32	98	73	6	M6x18
498-013-0035	35	47	30	43	50	56	63	69	747	43	120	89	8	M6x18
498-013-0038	38	50	30	43	50	56	66	72	811	43	110	84	8	M6x18
498-013-0040	40	53	32	45	52	58	69	75	959	48	110	83	9	M6x18
498-013-0042	42	55	32	45	52	58	71	77	1007	48	105	80	9	M6x18
498-013-0045	45	59	40	56	64	72	79	85	1781	79	130	99	8	M8x22
498-013-0048	48	62	40	56	64	72	82	88	1900	79	122	94	8	M8x22
498-013-0050	50	65	50	66	74	82	85	92	2473	99	117	90	10	M8x22
498-013-0055	55	71	50	66	74	82	91	98	2721	99	106	82	10	M8x22
498-013-0060	60	77	50	66	74	82	97	104	2968	99	97	76	10	M8x22
498-013-0065	65	84	50	66	74	82	104	111	3215	99	90	69	10	M8x22
498-013-0070	70	90	60	80	91	101	115	122	4430	127	89	69	8	M10x25
498-013-0075	75	95	60	80	91	101	119	126	5338	142	93	74	9	M10x25
498-013-0080	80	100	65	85	96	106	124	131	7595	190	108	86	12	M10x25
498-013-0085	85	106	65	85	96	106	130	137	8069	190	101	81	12	M10x25
498-013-0090	90	112	65	85	96	106	136	143	9968	222	112	90	14	M10x25
498-013-0095	95	120	65	85	96	106	144	153	10522	222	106	84	14	M10x25
498-013-0100	100	125	65	89	102	114	153	162	13651	273	124	99	12	M12x30
498-013-0110	110	140	70	94	107	119	168	177	15016	273	105	82	12	M12x30
498-013-0120	120	155	90	114	127	139	185	195	21844	364	99	77	16	M12x30
498-013-0130	130	165	90	114	127	139	195	205	23664	364	92	72	16	M12x30
498-013-0140	140	175	90	114	127	139	205	215	25485	364	85	68	16	M12x30
498-013-0150	150	185	90	114	127	139	215	225	27305	364	80	64	16	M12x30

Spannsätze - weitere Ausführungen

Startseite Spannsätze

Ähnliche Produkte

Klemmbuchsen

PDF-Download Spannsätze

Produkt-Datenblatt

Weitere PDF-Informationen, z.B. den HolTech-Gesamtkatalog, erhalten Sie in unserem Downloadbereich.

Technische Änderungen und Irrtümer vorbehalten.
