Spannsätze HT 15 selbstzentrierend

Qualitäts-Spannsätze von HolTech sind geeignet für hohe bzw. sehr hohe Drehmomente und zeichnen sich durch die kurze Einbauzeit aus.
Sie haben Fragen? Bitte setzen Sie sich mit uns in Verbindung, wir beraten Sie gerne!

Anfrage Sonderausführungen

Spannsätze HT 15

	selbstzentrierend
Toleranzen:	Welle h8, Nabe H8
Oberflächenrauhigkeit:	Rt max 16 µm
Rundlauffehler:	0,02 mm ÷ 0,04 mm

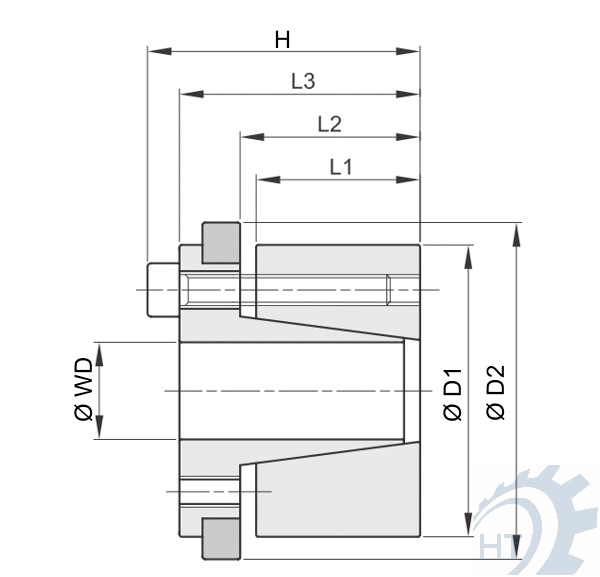

Bestellnummer	WD	D1	L1	L2	L3	H	D2	Dr. Mt (nM)	Ax-Kr. F ax. KN	W. pw N/mm2	Nabe pn N/mm2	Anz. Schr.	Schr. Typ
498-015-0019	19	47	26	31	39	45	53	202	21	127	51	4	M6x20
498-015-0020	20	47	26	31	39	45	53	213	21	121	51	4	M6x20
498-015-0022	22	47	26	31	39	45	53	234	21	110	51	4	M6x20
498-015-0024	24	50	26	31	39	45	56	384	32	151	73	6	M6x20
498-015-0025	25	50	26	31	39	45	56	400	32	145	73	6	M6x20
498-015-0028	28	55	26	31	39	45	61	448	32	129	66	6	M6x20
498-015-0030	30	55	26	31	39	45	61	480	32	121	66	6	M6x20
498-015-0032	32	60	26	31	39	45	66	683	43	151	81	8	M6x20
498-015-0035	35	60	26	31	39	45	66	747	43	138	81	8	M6x20
498-015-0038	38	65	26	31	39	45	71	811	43	127	74	8	M6x20
498-015-0040	40	65	26	31	39	45	71	853	43	121	74	8	M6x20
498-015-0042	42	75	30	36	47	55	81	1216	58	135	76	6	M8x30
498-015-0045	45	75	30	36	47	55	81	1302	58	126	76	6	M8x30
498-015-0048	48	80	30	36	47	55	86	1389	58	119	71	6	M8x30
498-015-0050	50	80	30	36	47	55	86	1447	58	114	71	6	M8x30
498-015-0055	55	85	30	36	47	55	91	2124	77	138	89	8	M8x30
498-015-0060	60	90	30	36	47	55	96	2317	77	127	84	8	M8x30
498-015-0065	65	95	30	36	47	55	101	2510	77	117	80	8	M8x30
498-015-0070	70	110	40	46	57	67	116	4381	125	132	84	8	M10x35
498-015-0075	75	115	40	46	62	72	121	4694	125	123	80	8	M10x35
498-015-0080	80	120	40	46	62	72	126	5007	125	115	77	8	M10x35
498-015-0085	85	125	40	46	62	72	131	6651	156	136	92	10	M10x35
498-015-0090	90	130	40	46	62	72	136	7042	156	128	89	10	M10x35
498-015-0095	95	135	40	46	62	72	141	7433	156	121	85	10	M10x35
498-015-0100	100	145	46	52	77	89	151	9104	182	117	81	8	M12x45
498-015-0110	110	155	46	52	77	89	161	10015	182	106	75	8	M12x45
498-015-0120	120	165	46	52	77	89	171	13653	228	122	88	10	M12x45
498-015-0130	130	180	46	52	77	89	186	17747	273	135	97	12	M12x45
498-015-0140	140	190	51	59	84	98	196	17328	248	102	75	8	M14x45
498-015-0150	150	200	51	59	84	98	206	23207	309	119	89	10	M14x45
498-015-0160	160	210	51	59	84	98	216	24754	309	112	85	10	M14x45
498-015-0170	170	225	51	59	84	98	231	31561	371	126	95	12	M14x45
498-015-0180	180	235	51	59	84	98	241	33417	371	119	91	12	M14x45

Spannsätze - weitere Ausführungen

Startseite Spannsätze

Ähnliche Produkte

Klemmbuchsen

PDF-Download Spannsätze

Produkt-Datenblatt

Weitere PDF-Informationen, z.B. den HolTech-Gesamtkatalog, erhalten Sie in unserem Downloadbereich.

Technische Änderungen und Irrtümer vorbehalten.
