Spannsätze HT 18 selbstzentrierend

Qualitäts-Spannsätze von HolTech sind geeignet für hohe bzw. sehr hohe Drehmomente und zeichnen sich durch die kurze Einbauzeit aus.
Sie haben Fragen? Bitte setzen Sie sich mit uns in Verbindung, wir beraten Sie gerne!

Anfrage Sonderausführungen

Spannsätze HT 18

	selbstzentrierend
Toleranzen:	Welle h8, Nabe H8
Oberflächenrauhigkeit:	Rt max 16 µm
Rundlauffehler:	0,02 mm ÷ 0,04 mm

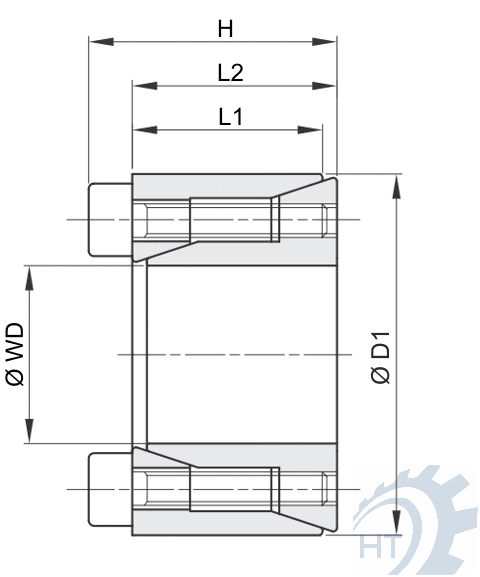

Bestellnummer	WD	D1	L1	L2	H	Dr. Mt (nM)	Ax-Kr. F ax. KN	W. pw N/mm2	Nabe pn N/mm2	Anz. Schr.	Schr. Typ
498-018-0005	5	16	10.5	11	13.5	6	2.0	150	55	3	M2,5x10
498-018-0006	6	16	10.5	11	13.5	6	2.0	150	55	3	M2,5x10
498-018-0007	6.35	16	10.5	11	13.5	6	2.0	140	55	3	M2,5x10
498-018-0008	8	18	10.5	11	13.5	10	2.5	110	50	3	M2,5x10
498-018-0009	9	20	12.5	13	15.5	15	3.0	120	55	4	M2,5x10
498-018-0010	10	20	12.5	13	15.5	19	3.8	124	62	4	M2,5x10
498-018-0011	11	22	12.5	13	15.5	21	3.8	113	56	4	M2,5x12
498-018-0012	12	22	12.5	13	15.5	23	3.8	104	56	4	M2,5x12
498-018-0014	14	26	16.5	17	20	39	5.5	106	57	4	M3x16
498-018-0015	15	28	16.5	17	20	42	5.5	99	53	4	M3x16
498-018-0016	16	32	16.5	17	21	77	9.6	161	81	4	M4x16
498-018-0017	17	35	20.5	21	25	82	9.6	119	58	4	M4x20
498-018-0018	18	35	20.5	21	25	87	9.6	113	58	4	M4x20
498-018-0019	19	35	20.5	21	25	91	9.6	107	58	4	M4x20
498-018-0020	20	38	20.5	21	26	157	15.7	166	87	4	M5x20
498-018-0022	22	40	20.5	21	26	173	15.7	151	83	4	M5x20
498-018-0024	24	47	25	26	32	268	22.3	171	87	4	M6x24
498-018-0025	25	47	25	26	32	279	22.3	164	87	4	M6x24
498-018-0028	28	50	25	26	32	468	33.5	220	123	6	M6x24
498-018-0030	30	55	25	26	32	502	33.5	206	112	6	M6x24
498-018-0032	32	55	25	26	32	535	33.5	193	112	6	M6x24
498-018-0035	35	60	30	31	37	781	44.6	188	110	8	M6x28
498-018-0038	38	65	30	31	37	848	44.6	173	101	8	M6x28
498-018-0040	40	65	30	31	37	892	44.6	164	101	8	M6x28
498-018-0042	42	75	35	36	44	1272	60.6	177	99	6	M8x34
498-018-0045	45	75	35	36	44	1363	60.6	165	99	6	M8x34
498-018-0048	48	80	35	36	44	1938	80.8	207	124	8	M8x34
498-018-0050	50	80	35	36	44	2019	80.8	198	124	8	M8x34
