Kettenradscheiben simplex 12 B-1

HolTech ist Ihr Partner für alle Arten von Kettenrädern u. Ritzeln für Rollenketten und Kettenradscheiben - aber auch Kettenräder für Stauförderketten oder Kettenkupplungen erhalten Sie von uns in ausgezeichneter Qualität. Wir halten für Sie ein großes Sortiment an Kettenrädern (einfach/zweifach/dreifach) am Lager vor, können Ihnen aber auch fast jede Sonderanfertigung liefern.

Anfrage Sonderausführungen

Kettenradscheiben simplex

ISO-Nr.: 12 B-1
Für Rollenketten: DIN ISO 606 bzw. DIN 8187
Teilung x innere Breite (Kette): 19,05 x 11,68 mm
  3/4" x 7/16"
Rollen Ø: 12,07 mm
Werkstoff: Stahl C45 / 1.0570 / 1.0577

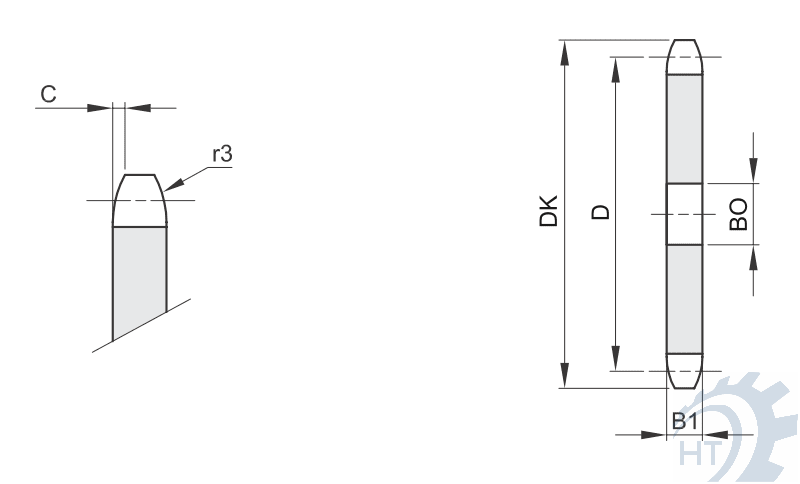

Zeichnung Kettenradscheibe simplex/einfach
CAD-Dateien anfordern
Nach dem Absenden erhalten Sie die von Ihnen angeforderten CAD-Dateien im STEP-Format kostenlos per E-Mail (als Download-Link) zugesandt.
b1 = 11.1 | C = 2.0 | r3 = 19.0
BestellnummerZZDKDBO
600-401-0008858.049.7810
600-401-0009963.955.7010
600-401-00101069.861.6410
600-401-00111175.867.6112
600-401-00121281.873.5014
600-401-00131387.879.5914
600-401-00141493.885.6114
600-401-00151599.891.6314
600-401-001616105.897.6514
600-401-001717111.9103.6714
600-401-001818117.9109.7114
600-401-001919123.9115.7514
600-401-002020130.0121.7814
600-401-002121136.0127.8216
600-401-002222142.0133.8616
600-401-002323148.1139.9016
600-401-002424154.1145.9416
600-401-002525160.2152.0016
600-401-002626166.2158.0416
600-401-002727172.3164.0916
600-401-002828178.3170.1316
600-401-002929184.4176.1916
600-401-003030190.4182.2516
600-401-003131196.5188.3120
600-401-003232202.5194.3520
600-401-003333208.6200.4020
600-401-003434214.6206.4620
600-401-003535220.7212.5220
600-401-003636226.8218.5820
600-401-003737232.8224.6420
600-401-003838238.9230.6920
600-401-003939244.9236.7520
600-401-004040251.0242.8120
600-401-004141258.9248.8725
600-401-004242265.0254.9325
600-401-004343271.1260.9825
600-401-004444277.1267.0325
600-401-004545283.2273.1025
600-401-004646289.2279.1625
600-401-004747295.3285.2125
600-401-004848301.4291.2725
600-401-004949307.4297.3325
600-401-005050313.5303.3925
600-401-005151319.5309.4525
600-401-005252325.6315.5025
600-401-005353331.6321.5625
600-401-005454337.7327.6425
600-401-005555343.8333.7025
600-401-005656349.8339.7525
600-401-005757355.9345.8125
600-401-005858362.0351.8725
600-401-006060374.1363.9925
600-401-006262386.2376.1225
600-401-006464398.3388.2425
600-401-006565404.4394.2925
600-401-006868422.6412.4930
600-401-007070434.7424.6130
600-401-007272446.8436.7430
600-401-007575465.0454.9130
600-401-007676471.1460.9930
600-401-007878483.2473.1030
600-401-008080495.3485.2230
600-401-008585525.6515.5530
600-401-009090555.9545.8630
600-401-009595586.2576.1730
600-401-0100100616.6606.4730
600-401-0110110677.2667.1130
600-401-0114114701.4691.3630
600-401-0120120737.8727.7430
600-401-0125125768.1758.0530

Kettenradscheiben simplex - weitere Ausführungen

Weitere Kettenradscheiben

PDF-Download Kettenradscheiben

Produkt-Datenblatt

Anfrageformular

Weitere PDF-Informationen, z.B. den HolTech-Gesamtkatalog, erhalten Sie in unserem Downloadbereich.

Technische Änderungen und Irrtümer vorbehalten.

Kettenradscheiben - Sonderanfertigung und Beratung

Sie vermissen eine bestimmte Produktvariation aus dem Bereich der Kettenradscheiben, benötigen eine Sonderanfertigung nach Zeichnung oder wünschen eine fachkundige Beratung zum Thema Kettenräder oder weiteren Produkten?

Unser Team erreichen Sie telefonisch unter: 05207 / 99565-0.

Oder nutzen Sie unser Kontaktformular.

Selbstverständlich können Sie uns Ihre Zeichnungen oder sonstigen Dokumente gleich mitübermitteln.
