Kettenradscheiben simplex 10 B-1

HolTech ist Ihr Partner für alle Arten von Kettenrädern u. Ritzeln für Rollenketten und Kettenradscheiben - aber auch Kettenräder für Stauförderketten oder Kettenkupplungen erhalten Sie von uns in ausgezeichneter Qualität. Wir halten für Sie ein großes Sortiment an Kettenrädern (einfach/zweifach/dreifach) am Lager vor, können Ihnen aber auch fast jede Sonderanfertigung liefern.

Anfrage Sonderausführungen

Kettenradscheiben simplex

ISO-Nr.: 10 B-1
Für Rollenketten: DIN ISO 606 bzw. DIN 8187
Teilung x innere Breite (Kette): 15,875 x 9,65 mm
  5/8" x 3/8"
Rollen Ø: 10,16 mm
Werkstoff: Stahl C45 / 1.0570 / 1.0577

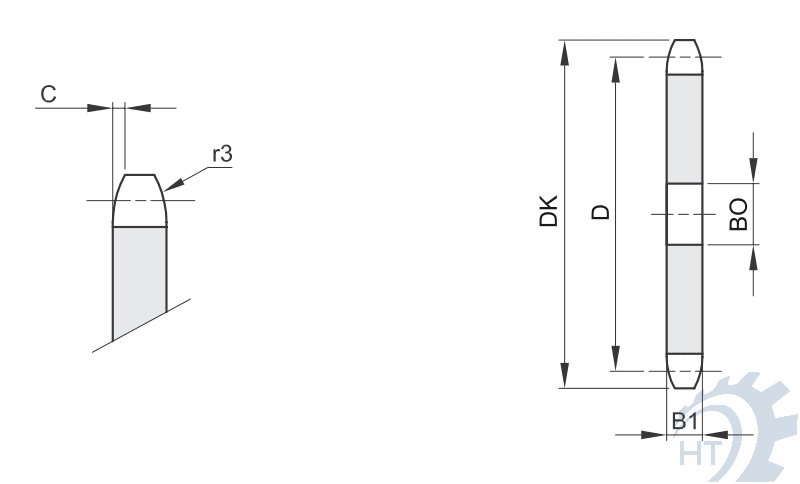

Zeichnung Kettenradscheibe simplex/einfach
CAD-Dateien anfordern
Nach dem Absenden erhalten Sie die von Ihnen angeforderten CAD-Dateien im STEP-Format kostenlos per E-Mail (als Download-Link) zugesandt.
B1 = 9.1 | C = 1.6 | r3 = 16.0
BestellnummerZZDKDBO
600-301-0008848.441.4810
600-301-0009953.346.4210
600-301-00101058.351.3710
600-301-00111163.256.3410
600-301-00121268.261.3410
600-301-00131373.266.3210
600-301-00141478.271.3412
600-301-00151583.276.3612
600-301-00161688.381.3712
600-301-00171793.386.3912
600-301-00181898.391.4212
600-301-001919103.396.4512
600-301-002020108.4101.4912
600-301-002121113.4106.5212
600-301-002222118.4111.5512
600-301-002323123.5116.5812
600-301-002424128.5121.6212
600-301-002525133.6126.6612
600-301-002626138.6131.7016
600-301-002727143.6136.7516
600-301-002828148.7141.7816
600-301-002929153.7146.8316
600-301-003030158.8151.8716
600-301-003131163.8156.9216
600-301-003232168.9161.9516
600-301-003333173.9167.0016
600-301-003434178.9172.0516
600-301-003535184.0177.1016
600-301-003636189.0182.1520
600-301-003737194.1187.2020
600-301-003838199.1192.2420
600-301-003939204.2197.2920
600-301-004040209.2202.3420
600-301-004141215.8207.3920
600-301-004242220.8212.4420
600-301-004343225.9217.4920
600-301-004444230.9222.5320
600-301-004545236.0227.5820
600-301-004646241.0236.6320
600-301-004747246.1237.6820
600-301-004848251.1242.7320
600-301-004949256.2247.7820
600-301-005050261.2252.8220
600-301-005151266.3257.8720
600-301-005252271.3262.9220
600-301-005353276.4267.9720
600-301-005454281.4273.0320
600-301-005555286.5278.0820
600-301-005656291.5283.1325
600-301-005757296.6288.1825
600-301-005858301.6293.2325
600-301-006060311.7303.3225
600-301-006262321.8313.4325
600-301-006464331.9323.5325
600-301-006565337.0328.5825
600-301-006868352.1343.7425
600-301-007070362.2353.8425
600-301-007272372.3363.9525
600-301-007575387.5379.0925
600-301-007676392.5384.1625
600-301-007878402.6394.2525
600-301-008080412.7404.3525
600-301-008585438.0429.6230
600-301-009090463.3454.8830
600-301-009595488.5480.1430
600-301-0100100513.8505.4030
600-301-0110110564.3555.9230
600-301-0114114584.5576.1330
600-301-0120120614.8606.4430
600-301-0125125640.1631.7130

Kettenradscheiben simplex - weitere Ausführungen

Weitere Kettenradscheiben

PDF-Download Kettenradscheiben

Produkt-Datenblatt

Anfrageformular

Weitere PDF-Informationen, z.B. den HolTech-Gesamtkatalog, erhalten Sie in unserem Downloadbereich.

Technische Änderungen und Irrtümer vorbehalten.

Kettenradscheiben - Sonderanfertigung und Beratung

Sie vermissen eine bestimmte Produktvariation aus dem Bereich der Kettenradscheiben, benötigen eine Sonderanfertigung nach Zeichnung oder wünschen eine fachkundige Beratung zum Thema Kettenräder oder weiteren Produkten?

Unser Team erreichen Sie telefonisch unter: 05207 / 99565-0.

Oder nutzen Sie unser Kontaktformular.

Selbstverständlich können Sie uns Ihre Zeichnungen oder sonstigen Dokumente gleich mitübermitteln.

CAD-Dateien anfordern
Nach dem Absenden erhalten Sie die von Ihnen angeforderten CAD-Dateien im STEP-Format kostenlos per E-Mail (als Download-Link) zugesandt.
