Kettenradscheiben simplex 081-1

HolTech ist Ihr Partner für alle Arten von Kettenrädern u. Ritzeln für Rollenketten und Kettenradscheiben - aber auch Kettenräder für Stauförderketten oder Kettenkupplungen erhalten Sie von uns in ausgezeichneter Qualität. Wir halten für Sie ein großes Sortiment an Kettenrädern (einfach/zweifach/dreifach) am Lager vor, können Ihnen aber auch fast jede Sonderanfertigung liefern.

Anfrage Sonderausführungen

Kettenradscheiben simplex

ISO-Nr.:	081-1
Für Rollenketten:	DIN ISO 606 bzw. DIN 8187
Teilung x innere Breite (Kette):	12,7 x 3,3 mm
	1/2" x 1/8"
Rollen Ø:	7,75 mm
Werkstoff:	Stahl C45 / 1.0570 / 1.0577

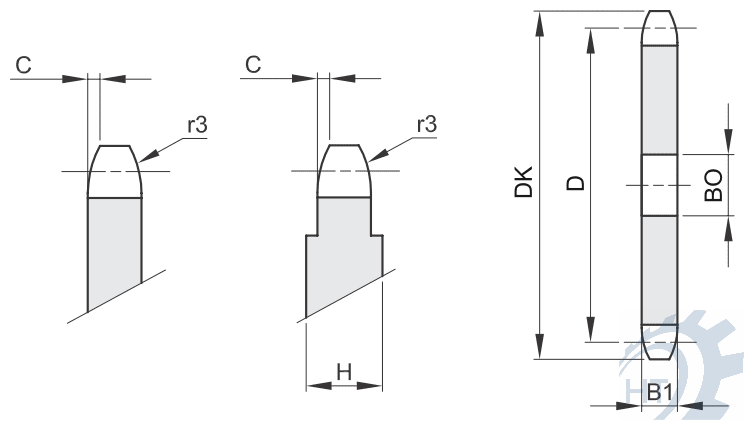

Zeichnung Kettenradscheibe simplex/einfach

CAD-Dateien anfordern

Nach dem Absenden erhalten Sie die von Ihnen angeforderten CAD-Dateien im STEP-Format kostenlos per E-Mail (als Download-Link) zugesandt.

B1 = 3.0 | C = 0.8 | r3 = 13.0 | H (ab ZZ 31) = 4.0

Bestellnummer	ZZ	DK	D	BO
600-211-0009	9	43.4	37.13	8
600-211-0010	10	47.4	41.10	8
600-211-0011	11	51.4	45.07	8
600-211-0012	12	55.4	49.07	8
600-211-0013	13	59.4	53.06	8
600-211-0014	14	63.4	57.07	8
600-211-0015	15	67.4	61.09	8
600-211-0016	16	71.4	65.10	8
600-211-0017	17	75.4	69.11	8
600-211-0018	18	79.4	73.14	8
600-211-0019	19	83.5	77.16	8
600-211-0020	20	87.5	81.19	8
600-211-0021	21	91.5	85.22	8
600-211-0022	22	95.5	89.24	10
600-211-0023	23	99.6	93.27	10
600-211-0024	24	103.6	97.29	12
600-211-0025	25	107.6	101.33	12
600-211-0026	26	111.7	105.36	12
600-211-0027	27	115.7	109.40	12
600-211-0028	28	119.7	113.42	12
600-211-0030	30	127.8	121.50	12
600-211-0032	32	135.9	129.56	12
600-211-0033	33	139.9	133.60	12
600-211-0034	34	143.9	137.64	12
600-211-0035	35	148.0	141.68	12
600-211-0036	36	152.0	145.72	16
600-211-0037	37	156.1	149.76	16
600-211-0038	38	160.1	153.80	16
600-211-0039	39	164.1	157.83	16
600-211-0040	40	168.2	161.87	16
600-211-0044	44	184.8	178.03	16
600-211-0045	45	188.9	182.07	16
600-211-0048	48	201.0	194.18	20
600-211-0055	55	229.3	222.46	20
600-211-0056	56	233.3	226.50	20
600-211-0057	57	237.3	230.54	20
600-211-0060	60	249.5	242.66	20
600-211-0070	70	289.9	283.07	25

Kettenradscheiben simplex - weitere Ausführungen

Weitere Kettenradscheiben

PDF-Download Kettenradscheiben

Produkt-Datenblatt

Anfrageformular

Weitere PDF-Informationen, z.B. den HolTech-Gesamtkatalog, erhalten Sie in unserem Downloadbereich.

Technische Änderungen und Irrtümer vorbehalten.

Sonderanfertigung und Beratung

Kettenradscheiben - Sonderanfertigung und Beratung

Sie vermissen eine bestimmte Produktvariation aus dem Bereich der Kettenradscheiben, benötigen eine Sonderanfertigung nach Zeichnung oder wünschen eine fachkundige Beratung zum Thema Kettenräder oder weiteren Produkten?

Unser Team erreichen Sie telefonisch unter: 05207 / 99565-0.

Oder nutzen Sie unser Kontaktformular.

Selbstverständlich können Sie uns Ihre Zeichnungen oder sonstigen Dokumente gleich mitübermitteln.
