Kettenradscheiben triplex 06 B-3

HolTech ist Ihr Partner für alle Arten von Kettenrädern u. Ritzeln für Rollenketten und Kettenradscheiben - aber auch Kettenräder für Stauförderketten oder Kettenkupplungen erhalten Sie von uns in ausgezeichneter Qualität. Wir halten für Sie ein großes Sortiment an Kettenrädern (einfach/zweifach/dreifach) am Lager vor, können Ihnen aber auch fast jede Sonderanfertigung liefern.

Anfrage Sonderausführungen

Kettenradscheiben triplex

ISO-Nr.:	06 B-3
Für Rollenketten:	DIN ISO 606 bzw. DIN 8187
Teilung x innere Breite (Kette):	9,525 x 5,72 mm
	3/8" x 7/32"
Rollen Ø:	6,35 mm
Werkstoff:	Stahl C45 / 1.0570 / 1.0577

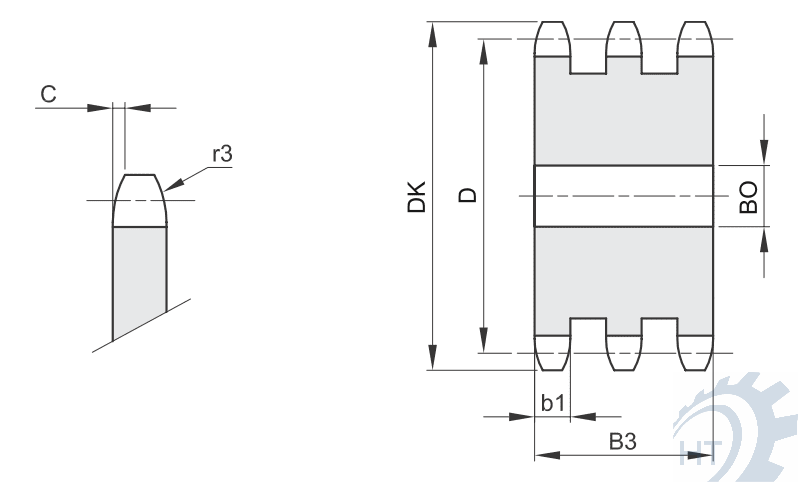

Zeichnung Kettenradscheibe triplex/3-fach

CAD-Dateien anfordern

Nach dem Absenden erhalten Sie die von Ihnen angeforderten CAD-Dateien im STEP-Format kostenlos per E-Mail (als Download-Link) zugesandt.

b1 = 5.2 | B3 = 25.6 | C = 1.0 | r3 = 10.0

Bestellnummer	ZZ	DK	D	BO
600-103-0008	8	28.6	24.89	8
600-103-0009	9	31.5	27.85	8
600-103-0010	10	34.5	30.82	10
600-103-0011	11	37.5	33.80	12
600-103-0012	12	40.5	36.80	12
600-103-0013	13	43.5	39.80	12
600-103-0014	14	46.5	42.80	12
600-103-0015	15	49.5	45.81	12
600-103-0016	16	52.5	48.82	12
600-103-0017	17	55.5	51.83	12
600-103-0018	18	58.6	54.85	12
600-103-0019	19	61.6	57.87	12
600-103-0020	20	64.6	60.89	12
600-103-0021	21	67.6	63.91	16
600-103-0022	22	70.6	66.93	16
600-103-0023	23	73.7	69.95	16
600-103-0024	24	76.7	72.97	16
600-103-0025	25	79.7	76.00	16
600-103-0026	26	82.7	79.02	16
600-103-0027	27	85.7	82.04	16
600-103-0028	28	88.8	85.07	16
600-103-0029	29	91.8	88.09	16
600-103-0030	30	94.8	91.12	16
600-103-0031	31	97.9	94.15	16
600-103-0032	32	100.9	97.17	16
600-103-0034	34	106.9	103.23	16
600-103-0035	35	110.0	106.26	16
600-103-0036	36	113.0	109.29	20
600-103-0038	38	119.0	115.34	20
600-103-0040	40	125.1	121.40	20
600-103-0042	42	132.1	127.46	20
600-103-0044	44	138.1	133.52	20
600-103-0045	45	141.1	136.54	20
600-103-0048	48	150.2	145.64	20
600-103-0050	50	156.3	151.69	20
600-103-0057	57	177.5	172.91	25
600-103-0058	58	180.5	175.93	25
600-103-0060	60	186.6	181.99	25
600-103-0064	64	198.7	194.12	25
600-103-0065	65	201.8	197.15	25
600-103-0066	66	204.8	200.18	25
600-103-0070	70	216.9	212.30	25
600-103-0072	72	223.0	218.37	25
600-103-0076	76	235.1	230.49	25
600-103-0080	80	247.2	242.61	25
600-103-0085	85	262.4	257.77	25
600-103-0090	90	277.5	272.93	25
600-103-0095	95	292.7	288.08	25
600-103-0100	100	307.8	303.25	25
600-103-0114	114	350.3	345.68	25
600-103-0125	125	383.6	379.02	25

Kettenradscheiben triplex - weitere Ausführungen

Weitere Kettenradscheiben

PDF-Download Kettenradscheiben

Produkt-Datenblatt

Anfrageformular

Weitere PDF-Informationen, z.B. den HolTech-Gesamtkatalog, erhalten Sie in unserem Downloadbereich.

Technische Änderungen und Irrtümer vorbehalten.

Sonderanfertigung und Beratung

Kettenradscheiben - Sonderanfertigung und Beratung

Sie vermissen eine bestimmte Produktvariation aus dem Bereich der Kettenradscheiben, benötigen eine Sonderanfertigung nach Zeichnung oder wünschen eine fachkundige Beratung zum Thema Kettenräder oder weiteren Produkten?

Unser Team erreichen Sie telefonisch unter: 05207 / 99565-0.

Oder nutzen Sie unser Kontaktformular.

Selbstverständlich können Sie uns Ihre Zeichnungen oder sonstigen Dokumente gleich mitübermitteln.
