Kettenradscheiben duplex 06 B-2

HolTech ist Ihr Partner für alle Arten von Kettenrädern u. Ritzeln für Rollenketten und Kettenradscheiben - aber auch Kettenräder für Stauförderketten oder Kettenkupplungen erhalten Sie von uns in ausgezeichneter Qualität. Wir halten für Sie ein großes Sortiment an Kettenrädern (einfach/zweifach/dreifach) am Lager vor, können Ihnen aber auch fast jede Sonderanfertigung liefern.

Anfrage Sonderausführungen

Kettenradscheiben duplex

ISO-Nr.:	06 B-2
Für Rollenketten:	DIN ISO 606 bzw. DIN 8187
Teilung x innere Breite (Kette):	9,525 x 5,72 mm
	3/8" x 7/32"
Rollen Ø:	6,35 mm
Werkstoff:	Stahl C45 / 1.0570 / 1.0577

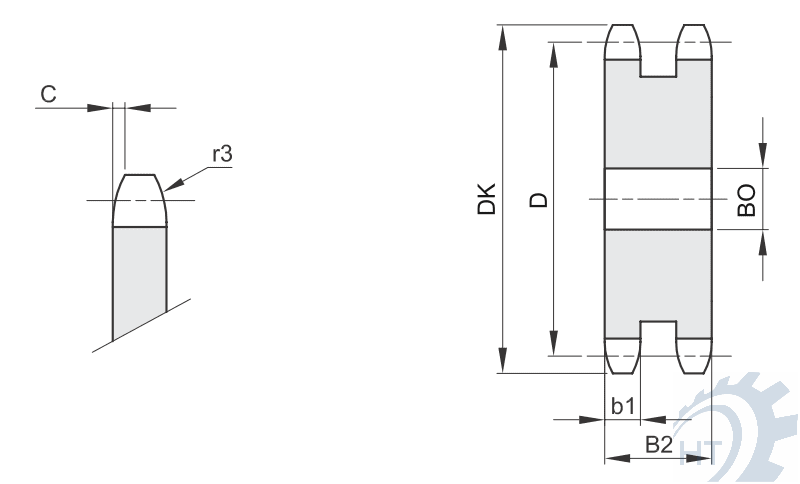

Zeichnung Kettenradscheibe duplex/2-fach

CAD-Dateien anfordern

Nach dem Absenden erhalten Sie die von Ihnen angeforderten CAD-Dateien im STEP-Format kostenlos per E-Mail (als Download-Link) zugesandt.

b1 = 5.2 | B2 = 15.4 | C = 1.0 | r3 = 10.0

Bestellnummer	ZZ	DK	D	BO
600-102-0008	8	28.6	24.89	8
600-102-0009	9	31.5	27.85	8
600-102-0010	10	34.5	30.82	8
600-102-0011	11	37.5	33.80	10
600-102-0012	12	40.5	36.80	10
600-102-0013	13	43.5	39.80	10
600-102-0014	14	46.5	42.80	10
600-102-0015	15	49.5	45.81	10
600-102-0016	16	52.5	48.82	12
600-102-0017	17	55.5	51.83	12
600-102-0018	18	58.6	54.85	12
600-102-0019	19	61.6	57.87	12
600-102-0020	20	64.6	60.89	12
600-102-0021	21	67.6	63.91	12
600-102-0022	22	70.6	66.93	12
600-102-0023	23	73.7	69.95	12
600-102-0024	24	76.7	72.97	12
600-102-0025	25	79.7	76.00	12
600-102-0026	26	82.7	79.02	16
600-102-0027	27	85.7	82.04	16
600-102-0028	28	88.8	85.07	16
600-102-0029	29	91.8	88.09	16
600-102-0030	30	94.8	91.12	16
600-102-0031	31	97.9	94.15	16
600-102-0032	32	100.9	97.17	16
600-102-0033	33	103.9	100.20	16
600-102-0034	34	106.9	103.23	16
600-102-0035	35	110.0	106.26	16
600-102-0036	36	113.0	109.29	16
600-102-0037	37	116.0	112.32	16
600-102-0038	38	119.0	115.34	16
600-102-0039	39	122.1	118.37	16
600-102-0040	40	125.1	121.40	16
600-102-0041	41	129.0	124.43	20
600-102-0042	42	132.1	127.46	20
600-102-0043	43	135.1	130.49	20
600-102-0044	44	138.1	133.52	20
600-102-0045	45	141.1	136.54	20
600-102-0046	46	144.2	139.58	20
600-102-0048	48	150.2	145.64	20
600-102-0049	49	153.3	148.66	20
600-102-0050	50	156.3	151.69	20
600-102-0051	51	159.3	154.72	20
600-102-0052	52	162.4	157.75	20
600-102-0053	53	165.4	160.78	20
600-102-0054	54	168.4	163.82	20
600-102-0055	55	171.4	166.85	20
600-102-0056	56	174.5	169.88	20
600-102-0057	57	177.5	172.91	20
600-102-0058	58	180.5	175.93	20
600-102-0060	60	186.6	181.99	20
600-102-0062	62	192.7	188.06	25
600-102-0064	64	198.7	194.12	25
600-102-0065	65	201.8	197.15	25
600-102-0068	68	210.8	206.24	25
600-102-0070	70	216.9	212.30	25
600-102-0072	72	223.0	218.37	25
600-102-0075	75	232.1	227.46	25
600-102-0076	76	235.1	230.49	25
600-102-0078	78	241.2	236.55	25
600-102-0080	80	247.2	242.61	25
600-102-0085	85	262.4	257.77	25
600-102-0090	90	277.5	272.93	25
600-102-0095	95	292.7	288.08	25
600-102-0100	100	307.8	303.25	25
600-102-0110	110	338.2	333.55	25
600-102-0114	114	350.3	345.68	25
600-102-0120	120	368.5	363.86	25
600-102-0125	125	383.6	379.02	25

Kettenradscheiben duplex - weitere Ausführungen

Weitere Kettenradscheiben

PDF-Download Kettenradscheiben

Produkt-Datenblatt

Anfrageformular

Weitere PDF-Informationen, z.B. den HolTech-Gesamtkatalog, erhalten Sie in unserem Downloadbereich.

Technische Änderungen und Irrtümer vorbehalten.
