Flanschlager UCFL

Serie:	UCFL 200
Beschreibung:	2-Loch Graugussgehäuse mit Schmiernippel, der Lagerinnenring wird mit 2 Inbussschrauben auf der Welle befestigt.

CAD-Dateien anfordern

Nach dem Absenden erhalten Sie die von Ihnen angeforderten CAD-Dateien im STEP-Format kostenlos per E-Mail (als Download-Link) zugesandt.

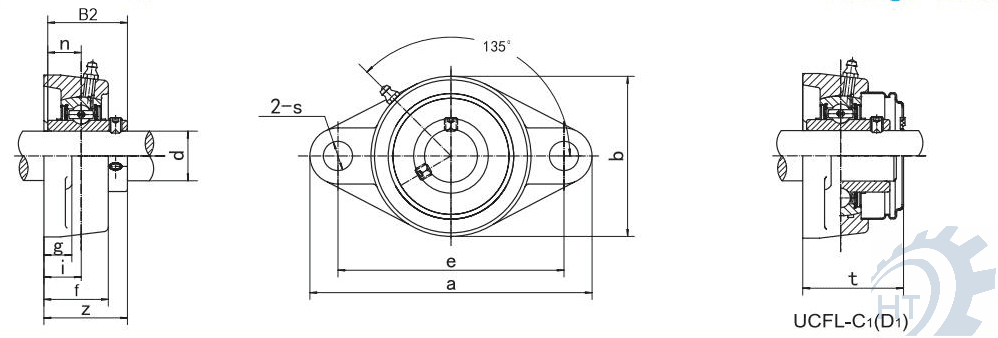

Bestellnummer	Typ	d	a	e	i	g	f	s	b	z	t	B2	n
300-005-0201	UCFL201	12	113	90	15	11	25.5	12	60	33.3	37.5	31.0	12.7
300-005-0202	UCFL202	15	113	90	15	11	25.5	12	60	33.3	37.5	31.0	12.7
300-005-0203	UCFL203	17	113	90	15	11	25.5	12	60	33.3	37.5	31.0	12.7
300-005-0204	UCFL204	20	113	90	15	11	25.5	12	60	33.3	37.5	31.0	12.7
300-005-0205	UCFL205	25	130	99	16	13	27.0	16	68	35.8	40.0	34.1	14.3
300-005-0206	UCFL206	30	148	117	18	13	31.0	16	80	40.2	44.5	38.1	15.9
300-005-0207	UCFL207	35	161	130	19	14	34.0	16	90	44.4	48.5	42.9	17.5
300-005-0208	UCFL208	40	175	144	21	14	36.0	16	100	51.2	55.5	49.2	19.0
300-005-0209	UCFL209	45	188	148	22	15	38.0	19	108	52.2	56.5	49.2	19.0
300-005-0210	UCFL210	50	197	157	22	15	40.0	19	115	54.6	59.5	51.6	19.0
300-005-0211	UCFL211	55	224	184	25	18	43.0	19	130	58.4	63.0	55.6	22.2
300-005-0212	UCFL212	60	250	202	29	18	48.0	23	140	68.7	73.5	65.1	25.4
300-005-0213	UCFL213	65	258	210	30	22	50.0	23	155	69.7	74.5	65.1	25.4
300-005-0214	UCFL214	70	265	216	31	22	54.0	23	160	75.4	81.5	74.6	30.2
300-005-0215	UCFL215	75	275	225	34	22	56.0	23	165	78.5	83.5	77.8	33.3
300-005-0216	UCFL216	80	290	233	34	22	58.0	25	180	83.3	88.5	82.6	33.3
300-005-0217	UCFL217	85	305	248	36	24	63.0	25	190	87.6	92.6	85.7	34.1
300-005-0218	UCFL218	90	320	265	40	24	68.0	25	205	96.3	101.5	96.0	39.7

Steh- und Flanschlager - weitere Ausführungen

PDF-Download Steh-/Flanschlager

Produkt-Datenblatt

Weitere PDF-Informationen, z.B. den HolTech-Gesamtkatalog, erhalten Sie in unserem Downloadbereich.

Technische Änderungen und Irrtümer vorbehalten.

Allgemeine Produktinformationen Steh- und Flanschlager

Gehäuselagereinheiten UCP, UCF und UCFL werden aus Guss gefertigt. Hierbei sind die für Guss gebräuchlichen Toleranzen zu berücksichtigen.

Im Inneren des Gehäuselagers befindet sich eine ein einreihig abgedichtetes Kugellager. Der ballige Aussenring des Kugellagers ermöglicht einen Ausgleich von Fluchtungsfehlern bei der Montage.

Durch den vorhanden Schmiernippel ist ein nachträgliches Einbringen von Schmiermittel jederzeit möglich.
