Kettenräder simplex für Klemmbuchsen 10 B-1

HolTech ist Ihr Partner für alle Arten von Kettenrädern u. Ritzeln für Rollenketten und Kettenradscheiben - aber auch Kettenräder für Stauförderketten oder Kettenkupplungen erhalten Sie von uns in ausgezeichneter Qualität. Wir halten für Sie ein großes Sortiment an Kettenrädern (einfach/zweifach/dreifach) am Lager vor, können Ihnen aber auch fast jede Sonderanfertigung liefern.

Anfrage Sonderausführungen

Kettenräder simplex für Klemmbuchsen

ISO-Nr.:	10 B-1
Für Rollenketten:	DIN ISO 606 bzw. DIN 8187
Teilung x innere Breite (Kette):	15,875 x 9,65 mm
	5/8" x 3/8"
Rollen Ø:	10,16 mm
Werkstoff:	Stahl C45 / 1.0570 / 1.0577
Werkstoff ab ZZ 57:	Grauguss EN-GJL-200

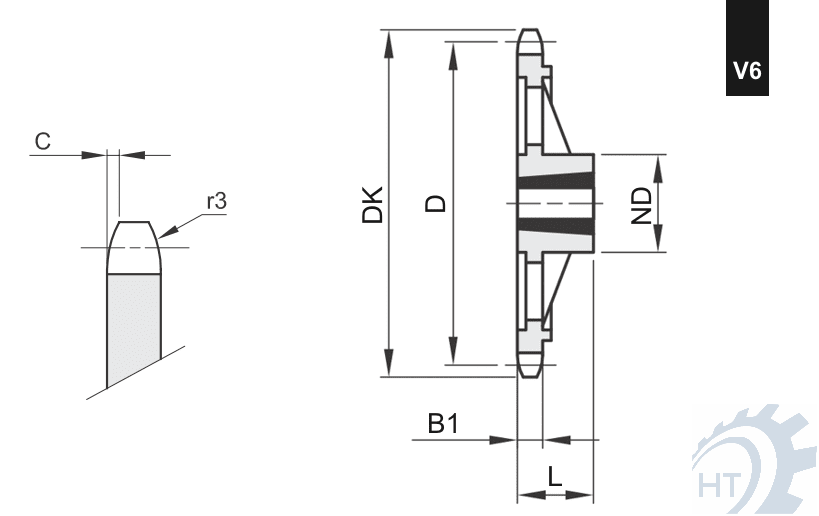

Kettenräder simplex für Klemmbuchsen Variante 6

CAD-Dateien anfordern

Nach dem Absenden erhalten Sie die von Ihnen angeforderten CAD-Dateien im STEP-Format kostenlos per E-Mail (als Download-Link) zugesandt.

B1 = 9.1 | C = 1.6 | r3 = 16.0

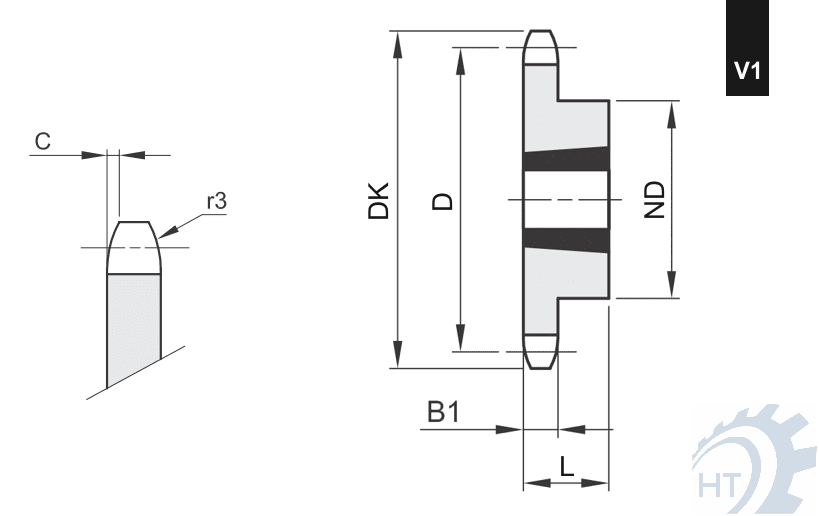

Bestellnummer	ZZ	DK	D	ND	L	Buchsentyp	Variante (V)	Klemmbuchse
604-301-0013	13	73.2	66.33	47	22	1008	1	220-010-08xx
604-301-0014	14	78.2	71.34	52	22	1108	1	220-011-08xx
604-301-0015	15	83.2	76.35	60	25	1210	1	220-012-10xx
604-301-0016	16	88.3	81.37	63	25	1210	1	220-016-10xx
604-301-0017	17	93.3	86.39	71	25	1610	1	220-016-10xx
604-301-0018	18	98.3	91.42	71	25	1610	1	220-016-10xx
604-301-0019	19	103.3	96.44	75	25	1610	1	220-016-10xx
604-301-0020	20	108.4	101.49	76	25	1610	1	220-016-10xx
604-301-0021	21	113.4	106.51	76	25	1610	1	220-016-10xx
604-301-0022	22	118.4	111.55	76	25	1610	1	220-016-10xx
604-301-0023	23	123.5	116.58	76	25	1610	1	220-016-10xx
604-301-0024	24	128.5	121.62	90	32	2012	1	220-016-10xx
604-301-0025	25	133.6	126.66	90	32	2012	1	220-020-12xx
604-301-0026	26	138.6	131.70	90	32	2012	1	220-020-12xx
604-301-0027	27	143.6	136.74	90	32	2012	1	220-020-12xx
604-301-0028	28	148.7	141.78	90	32	2012	1	220-020-12xx
604-301-0030	30	158.8	151.87	90	32	2012	1	220-020-12xx
604-301-0038	38	199.1	192.23	100	32	2012	1	220-020-12xx
604-301-0045	45	236.0	227.58	111	32	2012	1	220-020-12xx
604-301-0057	57	296.6	288.18	111	32	2012	6	220-020-12xx
604-301-0076	76	392.5	384.16	111	32	2012	6	220-020-12xx

Kettenräder für Klemmbuchsen simplex - weitere Ausführungen

Weitere Kettenräder

PDF-Download Kettenräder für Klemmbuchsen

Produkt-Datenblatt

Anfrageformular

Weitere PDF-Informationen, z.B. den HolTech-Gesamtkatalog, erhalten Sie in unserem Downloadbereich.

Technische Änderungen und Irrtümer vorbehalten.

Kettenräder - Sonderanfertigung und Beratung

Sie vermissen eine bestimmte Produktvariation aus dem Bereich der Kettenräder, benötigen eine Sonderanfertigung nach Zeichnung oder wünschen eine fachkundige Beratung zum Thema Kettenräder oder weiteren Produkten?

Unser Team erreichen Sie telefonisch unter: 05207 / 99565-0.

Oder nutzen Sie unser Kontaktformular.

Selbstverständlich können Sie uns Ihre Zeichnungen oder sonstigen Dokumente gleich mitübermitteln.

Kettenräder für Klemmbuchsen - Produktinformation

Kettenräder für Klemmbuchsen haben die selben Einsatzfälle wie vorgebohrte Standardkettenräder. Es erfolgt jedoch keine mechanische Nachbearbeitung, um das Kettenrad in einen einbaufertigen Zustand zu bringen, sondern die Kettenräder werden mit vorgefertigten Klemm- oder Taperbuchsen zusammengeschraubt.

Taperbuchsen gibt es in verschiedenen Größen und jede Größe deckt einen bestimmten Bohrungsbereich ab.
