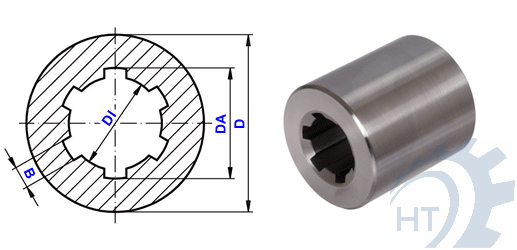

Keilnaben Stahl C45

	DIN ISO 14
Werkstoff:	Stahl C45Pb, ab Ø 80 C45
Koaxialitätstoleranz:	D/DI bis Größe 16x20 = 0,2 mm, darüber 0,3 mm

CAD-Dateien anfordern

Nach dem Absenden erhalten Sie die von Ihnen angeforderten CAD-Dateien im STEP-Format kostenlos per E-Mail (als Download-Link) zugesandt.

Bestellnummer	Profil	Anzahl Nuten	DA	DI	B	D	Länge
195-011-0000	KN 11x14	6	14	11	3.0	20	40
195-013-0000	KN 13x16	6	16	13	3.5	28	45
195-016-0000	KN 16x20	6	20	16	4.0	32	45
195-018-0000	KN 18x22	6	22	18	5.0	40	50
195-021-0000	KN 21x25	6	25	21	5.0	40	55
195-023-0000	KN 23x28	6	28	23	6.0	50	55
195-026-0000	KN 26x32	6	32	26	6.0	52	60
195-028-0000	KN 28x34	6	34	28	7.0	60	60
195-032-0000	KN 32x38	8	38	32	6.0	60	60
195-036-0000	KN 36x42	8	42	36	7.0	70	65
195-042-0001	KN 42x48	8	48	42	8.0	65	70
195-042-0000	KN 42x48	8	48	42	8.0	80	70
195-046-0000	KN 46x54	8	54	46	9.0	80	90

Weitere Klemmringe

Produkt-Datenblatt

Weitere PDF-Informationen, z.B. den HolTech-Gesamtkatalog, erhalten Sie in unserem Downloadbereich.

Technische Änderungen und Irrtümer vorbehalten.

Sonderanfertigung und Beratung

Keilnaben - Sonderanfertigung und Beratung

Sie vermissen eine bestimmte Produktvariation aus dem Bereich der Keilnaben, benötigen eine Sonderanfertigung nach Zeichnung oder wünschen eine fachkundige Beratung zum Thema Keilwellen und Keilnaben oder weiteren Produkten?

Unser Team erreichen Sie telefonisch unter: 05207 / 99565-0.

Oder nutzen Sie unser Kontaktformular.

Selbstverständlich können Sie uns Ihre Zeichnungen oder sonstigen Dokumente gleich mitübermitteln.
